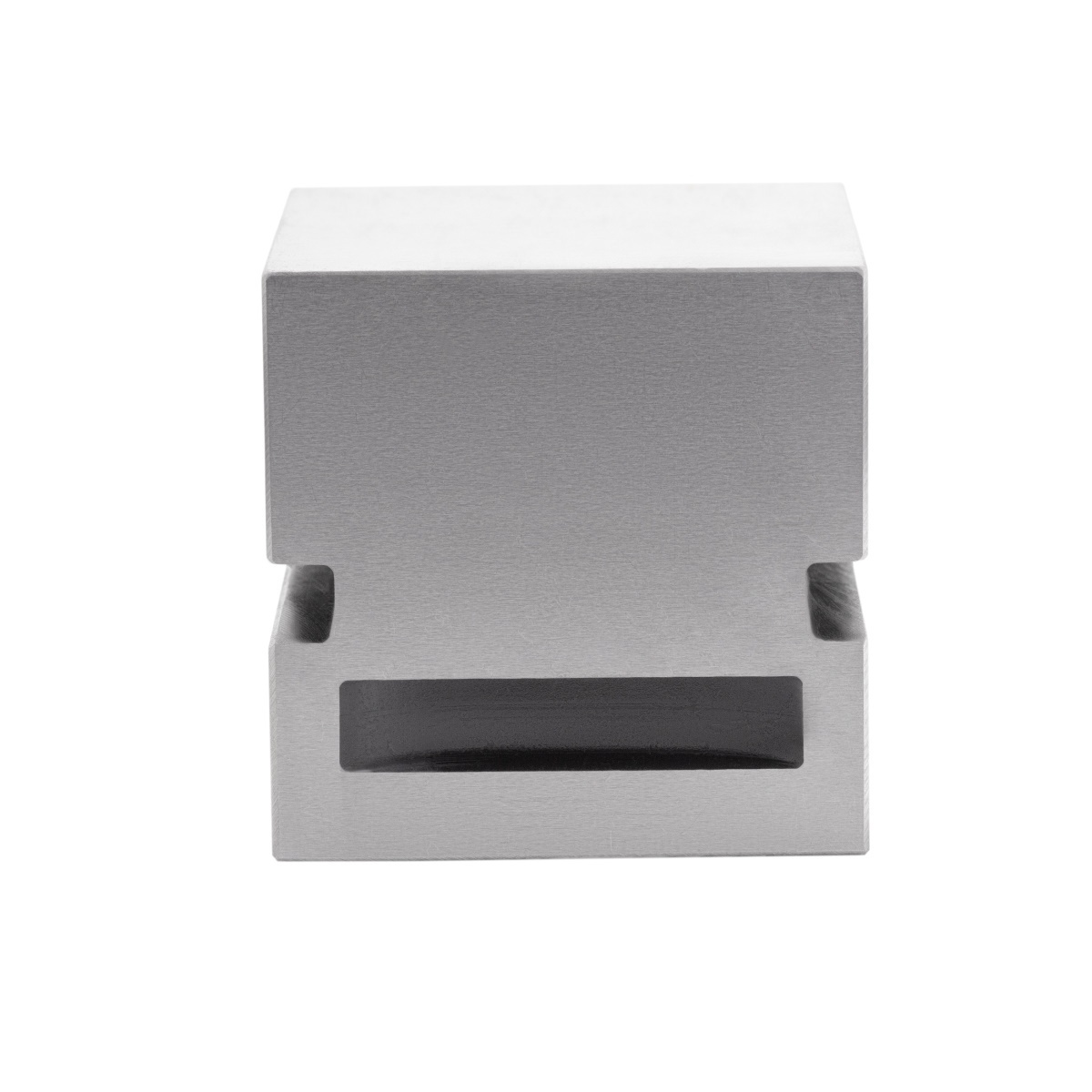

Тиски лекальные 60 мм прецизионные QKG60 ZITOM
Тиски лекальные 60 мм прецизионные QKG60 ZITOM специализированы для крепления на магнитный стол фрезерного, шлифовального станка, точных замерах и проверках. Несложный механизм тисков разрешает их устанавливать на разное оборудование. Лекальные тиски обладают высокой параллельностью плоскостей, достаточно зафиксировать обрабатываемую деталь и затем вращать только тиски.
Уникальность тисков это быстрый зажим подвижной и неподвижной губки. Губки ставятся под размер изделия с поддержкой штыря, потом шестигранным ключом дотягиваются до твердой фиксации. Подобное сжимание губок без ходового винта с ручкой уменьшает размеры оснастки.
| Ширина губок, (мм) | А, (мм) | В, (мм) | Н, (мм) | С, (мм) | G, (мм) | I, (мм) | S, (мм) | Вес, (кг) |
| 26 | 65 | 26 | 29 | 9 | 21 | - | 2.5 | 0.24 |
| 36 | 100 | 36 | 48 | 20 | 40 | 8 | 5 | 0.77 |
| 50 | 150 | 50 | 53 | 25 | 70 | 8 | 5 | 1.6 |
| 63 | 175 | 63 | 63 | 31 | 80 | 10 | 6 | 3,0 |
| 73 | 190 | 73 | 70 | 35 | 90 | 10 | 6 | 3.95 |
| 80 | 195 | 80 | 80 | 40 | 100 | 14 | 10 | 5.2 |
| 88 | 235 | 88 | 80 | 40 | 125 | 11.5 | 8 | 6.63 |
| 100 | 245 | 100 | 90 | 45 | 125 | 11.5 | 8 | 9.53 |
| 125 | 286 | 125 | 100 | 50 | 160 | 14 | 12 | 15.43 |
| 150 | 430 | 150 | 100 | 50 | 270 | 14 | 14 | 24.4 |
Комплектация:
- Тиски 1 шт.
- Паспорт изделия - 1 шт.
- Упаковка - картонная коробка.
Тиски крепёжными винтами не комплектуются.
Тип тисков
Прецизионные / Лекальные
Размер крепёжного паза:
125*10*5 мм
