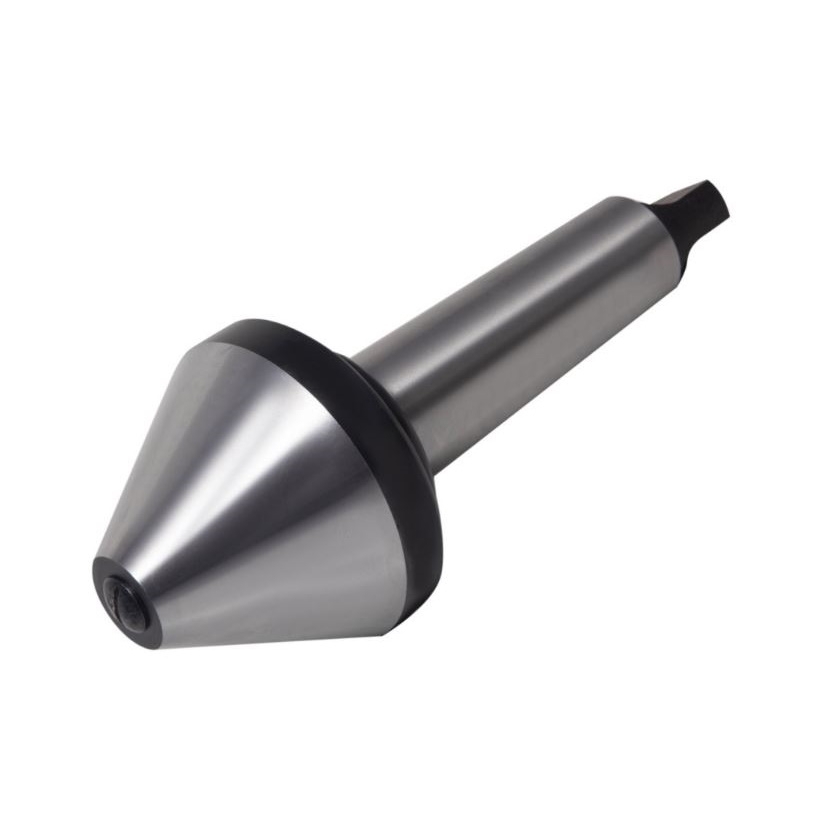

Центр токарный вращающийся грибковый DS5x100А ZITOM
Центр токарный вращающийся грибковый DS5x100А ZITOM применяют для базирования заготовок на токарных станках и кругло-шлифовальных станках различных типов, в т. ч. с ЧПУ - для обработки с большими нагрузками, скоростями резания или при вылете заготовки 3 и более диаметров.
Центр токарный вращающийся грибковый DS5x100А ZITOM изготавливается по ГОСТ 8742-75.
Центра вращения позволяют жестко закреплять заготовку, что приводит к:
- значительному снижению радиального биения заготовки;
- повышенному качеству поверхности;
- снижению шероховатости поверхности;
- увеличению скорости обработки, что снижает время обработки.
| Центр токарный | Конус Морзе | Тип | d | D | L1 | L | Максимальная радиальная нагрузка, (N) | Макс. скор. вращ-я, об/мин |
| DS4x100B | 4 | В | 40 | 100 | 102,5 | 193 | 8000 | 2500 |
| DS4x120B | 4 | В | 40 | 120 | 102,5 | 193 | 8000 | 2500 |
| DS5x60B | 5 | В | 20 | 60 | 129,5 | 205 | 3000 | 3000 |
| DS5x70B | 5 | В | 30 | 70 | 129,5 | 205 | 3000 | 3000 |
| DS5x80B | 5 | В | 30 | 80 | 129,5 | 220 | 4000 | 3000 |
| DS5x90B | 5 | В | 40 | 90 | 129,5 | 220 | 4000 | 3000 |
| DS5x100B | 5 | В | 40 | 100 | 129,5 | 228 | 8000 | 2500 |
| DS5x100А | 5 | А | 40 | 100 | 149,5 | 248 | 8000 | 2500 |
| DS5x110B | 5 | В | 40 | 110 | 129,5 | 228 | 8000 | 2500 |
| DS5x120B | 5 | В | 40 | 120 | 129,5 | 228 | 8000 | 2500 |
| DS5x130B | 5 | В | 40 | 130 | 129,5 | 234 | 8000 | 2000 |
| DS5x140B | 5 | В | 40 | 140 | 129,5 | 239 | 8000 | 2000 |
| DS5x150B | 5 | В | 40 | 150 | 129,5 | 249 | 12000 | 1600 |
| DS5x160B | 5 | В | 40 | 160 | 129,5 | 259 | 12000 | 1600 |
| DS5x200B | 5 | В | 85 | 200 | 129,5 | 259 | 12000 | 1500 |
| DS5x250B | 5 | В | 100 | 250 | 129,5 | 281 | 12000 | 1000 |
Тип центра вращения
Б - грибковый валик
Исполнение токарн. центра
1 - валик с конусом 60 град.
Конус Морзе центра
MTA 5
Серия токарного центра
Н - нормальная
Внешний диаметр D:
100 мм
Диаметр хвостовика D1:
100 мм
Общая длина L:
248 мм
Рабочая длина l:
149 мм
