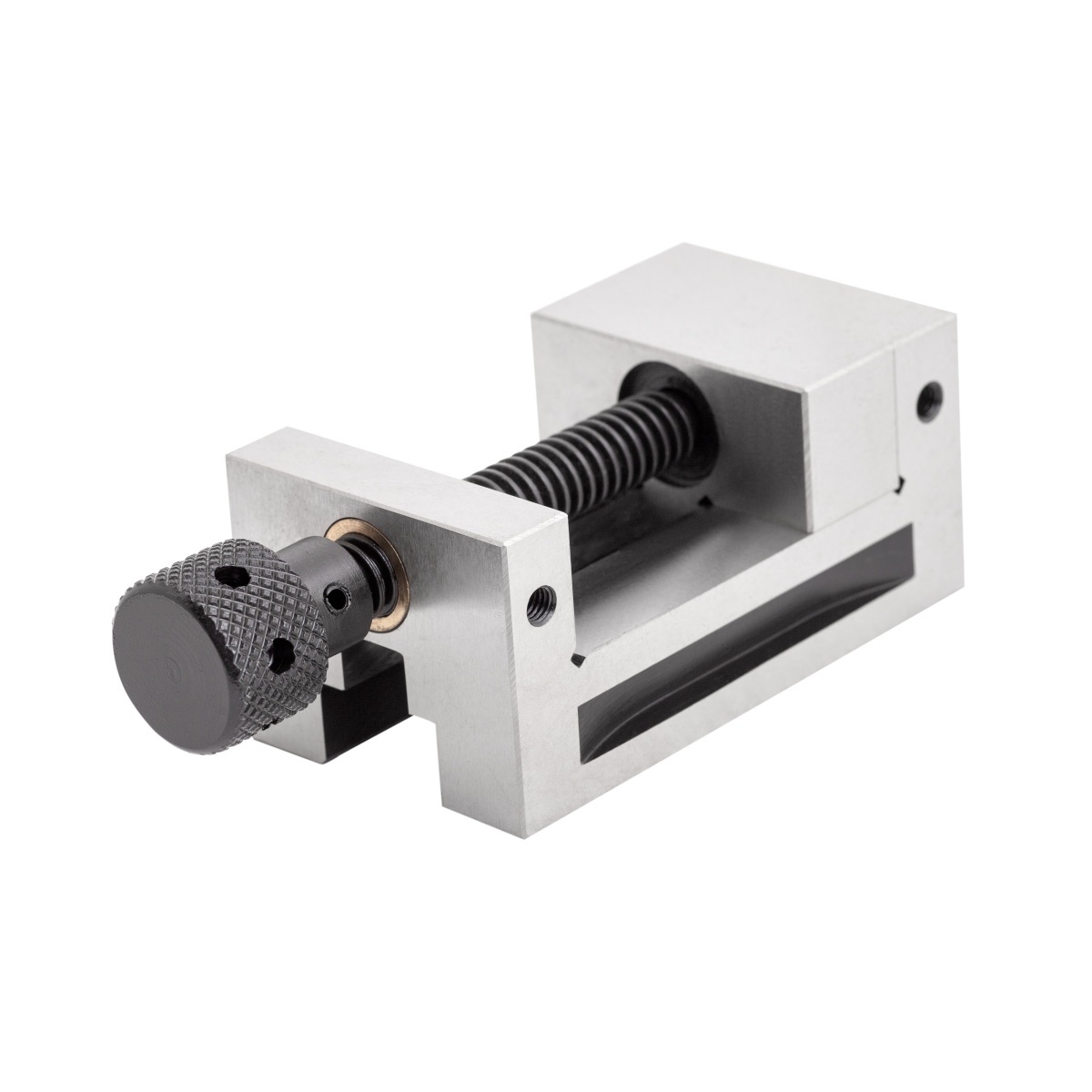

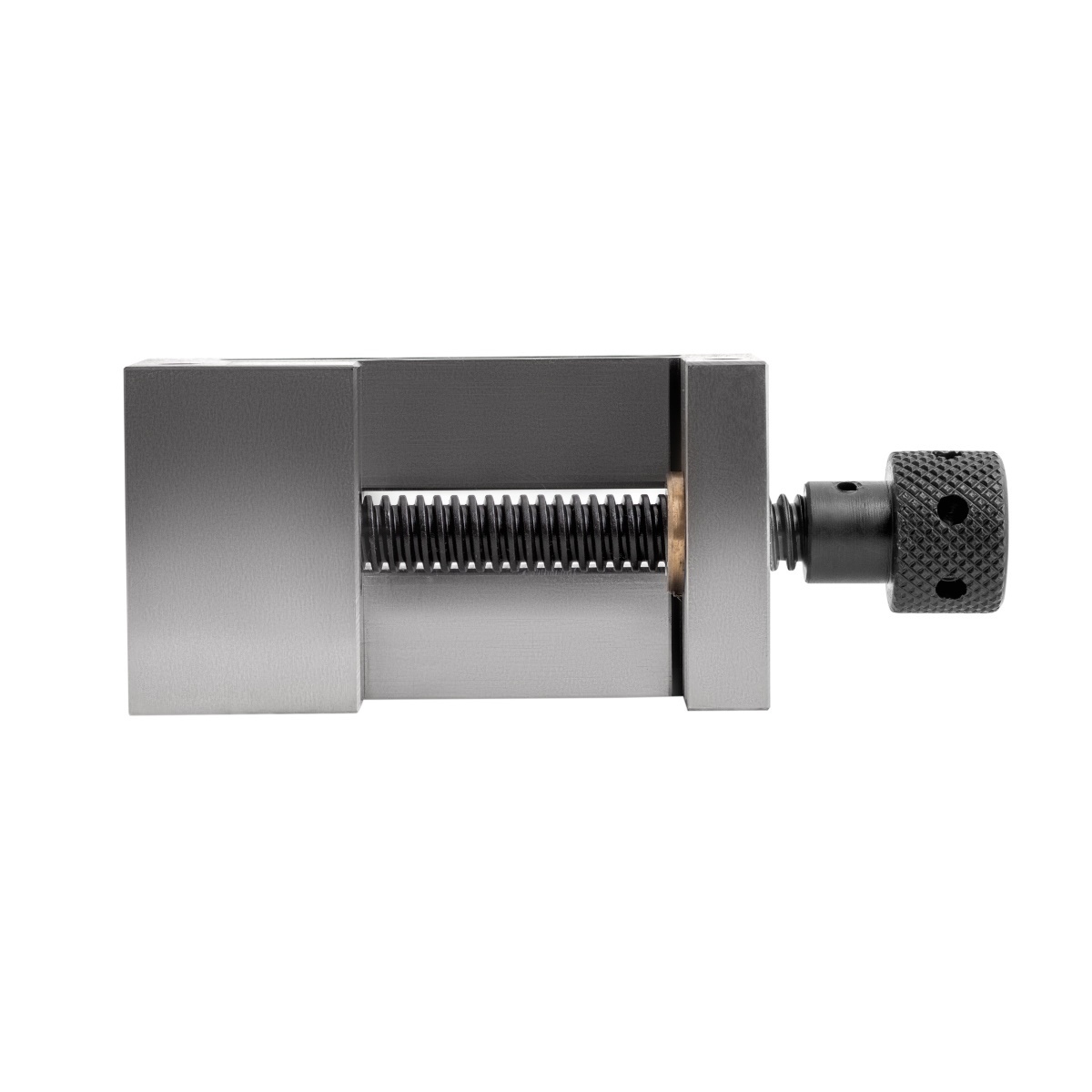

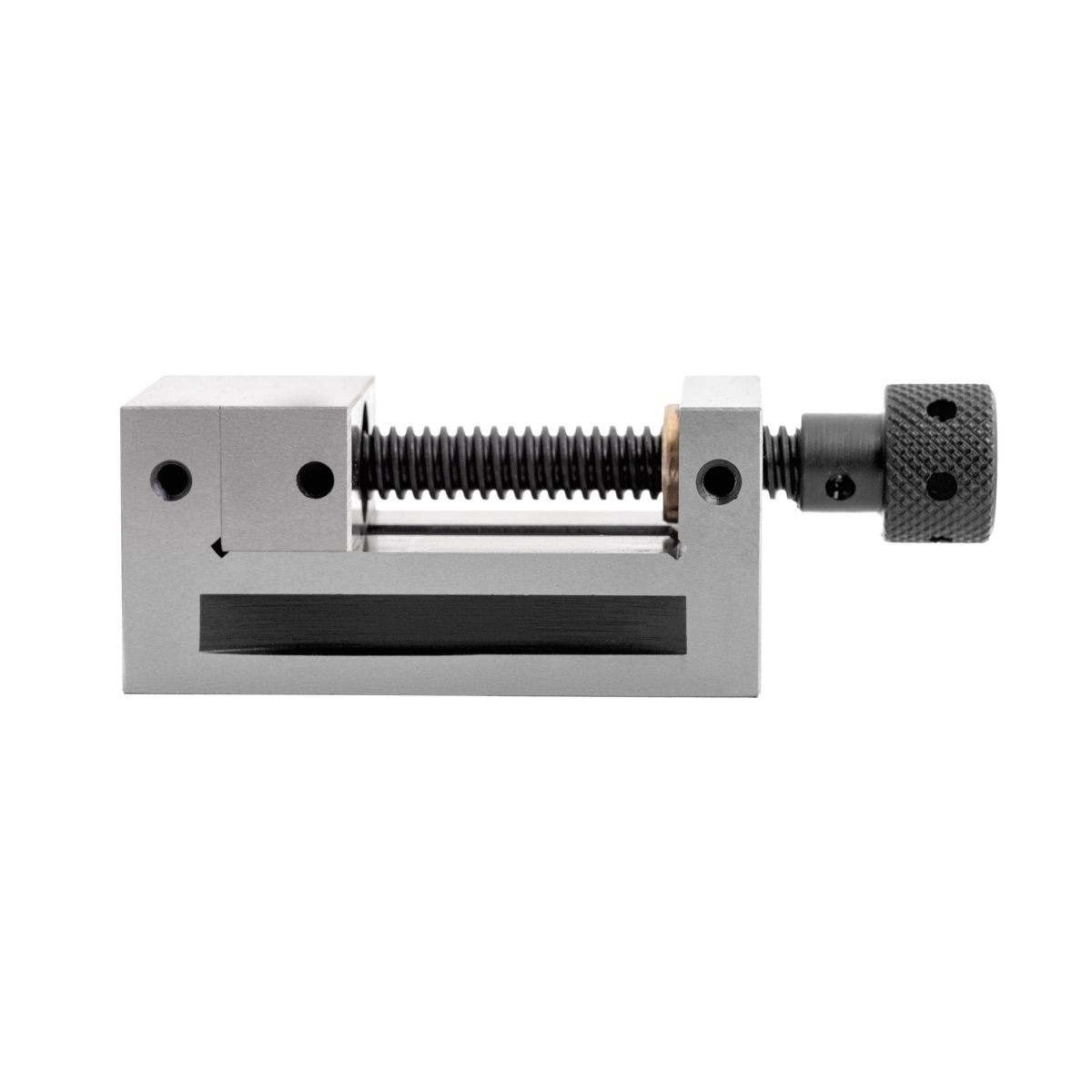

Тиски лекальные 60 мм прецизионные QGG60 ZITOM

Тиски лекальные 60 мм прецизионные QGG60 ZITOM применяются при разметочных, проверочных, шлифовальных и прочих работах. С их помощью можно обрабатывать малоразмерные и/или ответственные детали. По бокам корпуса имеются 2 продольных паза для крепления тисков к столу прижимами.

Тиски изготовлены из высококачественной легированной стали.

Рабочие поверхности закалены до 58-62 HRC и отшлифованы.

Особенности тисков:

1. Быстрый зажим и простота в работе.
2. Губки с призматическими канавками для крепления круглых деталей.
3. Возможность крепления дополнительной оснастки.
4. Гарантирована высокая точность в любом положении.

Точность тисков по отношению к плоскости основания:

• непараллельность до 0,005/100 мм.
• неперпендикулярность до 0,005/100 мм.

Лекальные тиски имеют резьбовые отверстия для крепления различных приспособлений к корпусу. Например - боковой упор, который позволяет устанавливать детали в одном и том-же положении (базировать в одной системе координат или одном нуле).



Модель тисков	QGG50	QGG63	QGG73	QGG80	QGG88	QGG100	QGG125	QGG125A	QGG150
Ширина губок S, мм	50	63	73	80	88	100	125	125	150
Высота губок h, мм	25	32	35	40	40	45	50	50	50
Ход подвижной губки а, мм	65	85	100	100	125	125	160	210	175
Размер крепёжного паза, мм	125*10*5	125*10*5	175*10*6	180*15*10	200*10*8	200*15*10	230*15*15	230*15*15	250*15*15
Размер резьбы для упора	М6	М6	М8	М8	М	М	М12	М12	М12
Габаритные размеры:
Длина L, мм	155	190	210	220	250	260	300	350	315
Высота H, мм	50	60	70	75	80	95	110	110	110
Масса, кг	3	3,8	5	6,5	9	13	19,5		23,8

Комплектация:

• Тиски 1 шт.
• Паспорт изделия - 1 шт.
• Упаковка - картонная коробка.

Тиски крепёжными винтами не комплектуются.
