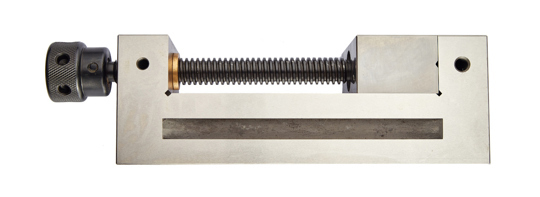

Тиски лекальные 88 мм прецизионные QGG88 ZITOM
Тиски лекальные 88 мм прецизионные QGG88 ZITOM применяются при разметочных, проверочных, шлифовальных и прочих работах. С их помощью можно обрабатывать малоразмерные и/или ответственные детали. По бокам корпуса имеются 2 продольных паза для крепления тисков к столу прижимами.
Тиски изготовлены из высококачественной легированной стали.
Рабочие поверхности закалены до 58-62 HRC и отшлифованы.
Особенности тисков:
- Быстрый зажим и простота в работе.
- Губки с призматическими канавками для крепления круглых деталей.
- Возможность крепления дополнительной оснастки.
- Гарантирована высокая точность в любом положении.
Точность тисков по отношению к плоскости основания:
- непараллельность до 0,005/100 мм.
- неперпендикулярность до 0,005/100 мм.
Лекальные тиски имеют резьбовые отверстия для крепления различных приспособлений к корпусу. Например - боковой упор, который позволяет устанавливать детали в одном и том-же положении (базировать в одной системе координат или одном нуле).
| Модель тисков | QGG50 | QGG63 | QGG73 | QGG80 | QGG88 | QGG100 | QGG125 | QGG125A | QGG150 | ||||||||
| Ширина губок S, мм | 50 | 63 | 73 | 80 | 88 | 100 | 125 | 125 | 150 | ||||||||
| Высота губок h, мм | 25 | 32 | 35 | 40 | 40 | 45 | 50 | 50 | 50 | ||||||||
| Ход подвижной губки а, мм | 65 | 85 | 100 | 100 | 125 | 125 | 160 | 210 | 175 | ||||||||
| Размер крепёжного паза, мм | 125*10*5 | 125*10*5 | 175*10*6 | 180*15*10 | 200*10*8 | 200*15*10 | 230*15*15 | 230*15*15 | 250*15*15 | ||||||||
| Размер резьбы для упора | М6 | М6 | М8 | М8 | М | М | М12 | М12 | М12 | ||||||||
| Габаритные размеры: | |||||||||||||||||
| Длина L, мм | 155 | 190 | 210 | 220 | 250 | 260 | 300 | 350 | 315 | ||||||||
| Высота H, мм | 50 | 60 | 70 | 75 | 80 | 95 | 110 | 110 | 110 | ||||||||
| Масса, кг | 3 | 3,8 | 5 | 6,5 | 9 | 13 | 19,5 | 23,8 | |||||||||

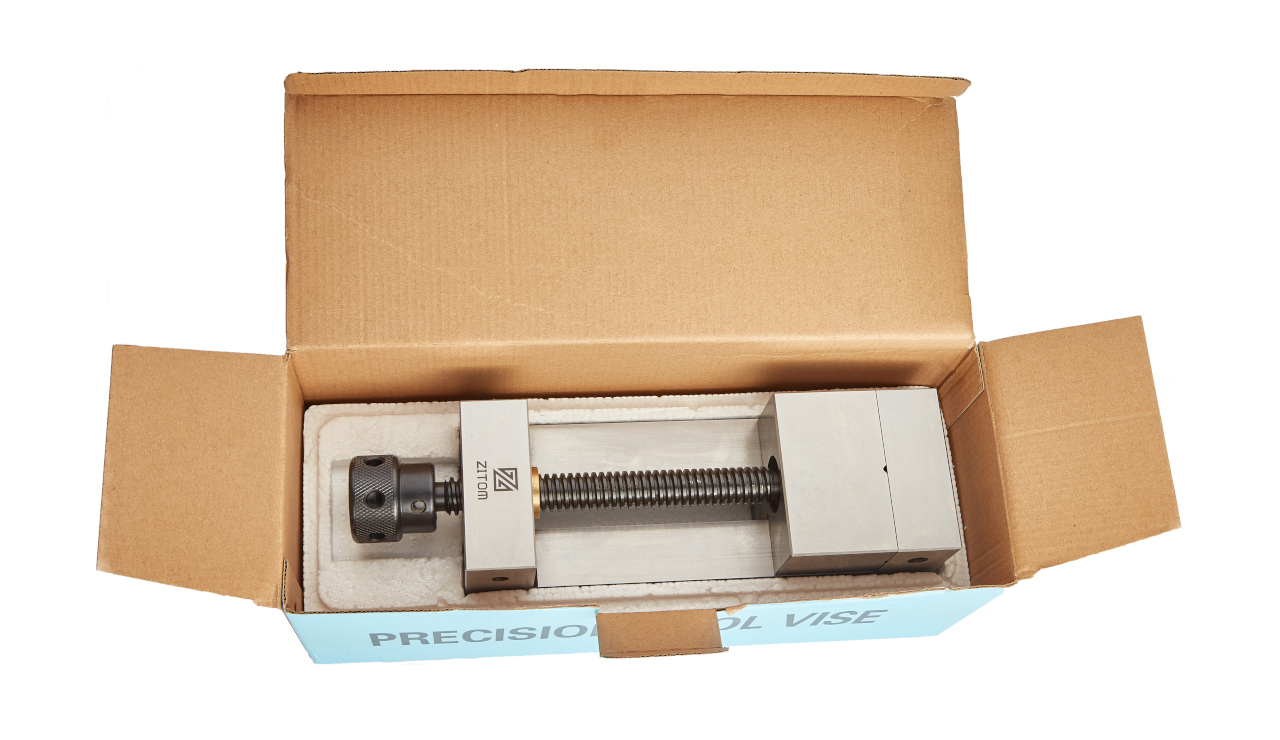

Комплектация:
- Тиски 1 шт.
- Паспорт изделия - 1 шт.
- Упаковка - картонная коробка.
Тиски крепёжными винтами не комплектуются.
